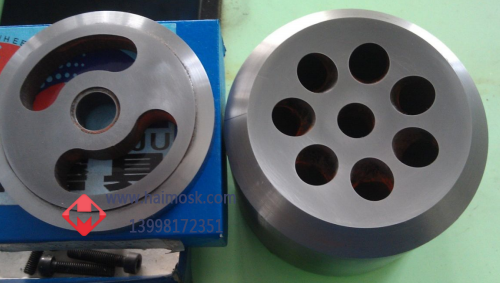

柱塞泵配油盤和缸體是一對球面偶件，這對偶件結合質量精度決定著柱塞泵功能的好壞。  柱塞泵缸體和配油盤由于其特點為局部球面結構，雖然是加工外圓但是這工藝需要內圓磨床利用展成法來磨削完成。

展成發加工球面內圓磨削原理：

   一個球體在任何位置的切面都是一個平面圓。反之任何一個平面圓都能與大于或等于他的直徑的一個球體相貫，如果球體軸線與平面圓軸線相交成一定的角度旋轉，那么旋轉的軌跡就是一個理想的球體。

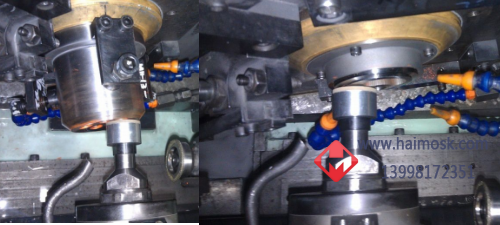

展成法內圓磨床磨削內圓磨床的調整：

1.內圓磨床工件主軸角度調整；

了解更多海默內圓磨床>>

      2.砂輪的選擇;

         砂輪直徑的確定：在實踐的內圓磨床展成法磨削的過程中，砂輪直徑并不像理論計算那樣嚴格，磨削凸球面時，砂輪內徑可選擇比理論值小一些。磨削凹面時，砂輪外徑可比理論值稍大一些。

柱塞泵偶件互研：

    由于柱塞泵缸體和配油盤為偶件配合，兩個R大小一致性要好，表面粗糙度Ra0.1-0.2，球面度＜0.002mm。雖然我們在檢測上采用了各種檢測手段和措施，但是在真正的柱塞泵偶件的磨削過程中仍然不具備互換性，所以柱塞泵偶件的互研能夠有效的解決這一問題，柱塞泵缸體和配油盤互研，檢查接觸面積情況。
