A

20世紀90年代以來

中國幕墻建筑面積一直穩居世界首位

2009年中國幕墻的建設量達到9000萬平方米

并且每年還在以10%以上的速度增長

但在幕墻材料中

目前還多以玻璃、石材和金屬鋁板為主

其中玻璃幕墻更是占到一半以上

B

事實上，玻璃、石材和金屬鋁板作為幕墻材料

各有其局限性

玻璃幕墻保溫性能差

夏季易爆裂以及產生光污染

2007年起一些省市就規定

新建酒店、辦公大樓等一律禁用超大玻璃幕墻



C

石材幕墻因?yàn)樽灾卮?/p>

在外墻圍護結構使用中存在著安全隱患

JCG/T60001-2007《天然石材裝飾工程技術規程》

明確規定石材幕墻不宜用于高層及超高層建筑

金屬幕墻導熱性能良好，從而造成其保溫性差

雖然可以通過中間加輕質材料來改善其保溫性能

但是過薄的鋁板強度不足

并且鋁資源日益匱乏

D

 陶瓷類幕墻有

瓷板、陶板、薄板和輕質高強陶瓷板等

陶瓷幕墻色彩豐富，表現形式與天然石材類似

為建筑外立面提供了豐富的變化

陶瓷幕墻在性價比高的同時

強度、耐酸堿性、吸水率等指標

也都優于石材等其他幕墻材料

尤其是大規格的陶瓷薄板減少了原料礦物的應用

減少了運輸成本，更加低碳環保

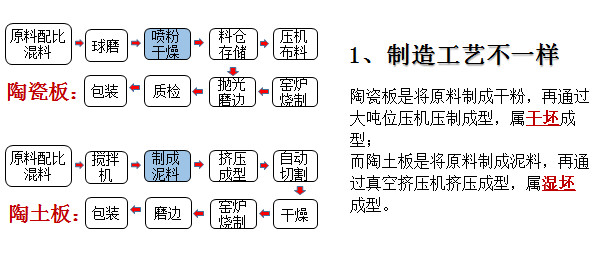

▲ 輕質高強陶瓷板與陶土板物理性比較

E

1920年，民族資本家黃首民建立上海泰山磚瓦企業

1926年生產“泰山”牌無釉陶瓷外墻磚

但是，盡管這樣

此后能用得起陶瓷外墻磚的人還是很少

即便在建國以后陶瓷磚在國內

主要還是用于高端室內的鋪地、上墻

很少用于建筑外立面

后來有了長條外墻磚，普遍民用建筑才開始使用

F

上世紀八十年代的建筑

一般高不過八層

高度僅20多米

從城市到鄉鎮都鋪貼長條磚作為外墻裝飾

并成為那個年代的建筑標志



▲ 中國建筑設計研究院

G

接著是瓷板幕墻登場

 我國的瓷板幕墻干掛應用的開始是在1996年

佛山國土局的外墻使用了瓷板幕墻干掛技術

2001年，德國開發出了背栓式幕墻干掛系統

使瓷板幕墻逐漸在市場上興起

2005年，背槽式瓷板干掛技術進入市場

2006年，保溫瓷板幕墻開發成功

隨后JG/T217—2007

《建筑幕墻陶瓷用瓷板》行業標準行

瓷板幕墻開始迅速發展

但傳統瓷板幕墻有一個致命的缺陷

僅僅局限在24米以下的高度使用

其后，隨著JG/T324-2011

《建筑幕墻用陶板》標準的實施

陶板(又稱陶土板)幕墻也開始快速發展

更為重要的是

JGJ/T172—2012

《建筑陶瓷薄板應用技術規程》實施后

中國第一幢采用

大規格陶瓷薄板單元式幕墻(框架式)建筑

樓高130米 的杭州生物科技大樓落成

H

而現在是中國建筑裝飾集團

狠狠地刷新了人們的認知

因?yàn)橹薪ㄑb飾集團所屬中建幕墻已成功

將輕質高強陶瓷板幕墻應用于200米超高層建筑

它就是位于重慶江北城的西南證券總部大樓

而項目采用的輕質高強陶瓷板就是

由古寶斯陶瓷旗下全資子公司

古寶斯科技發明并制造



▲ 西南證券總部大樓

I

中建裝飾集團系世界500強企業

是中國最大的建筑裝飾企業集團。

也是全球最大的投資建設集團

中國建筑集團的全資子公司

2011年中建裝飾集團成立中建幕墻

并迅速在這一領域取得突破

J

由古寶斯科技發明的輕質高強陶瓷板

發明專利號為ZL 2014 1 0031333.0

該產品是由固廢物重新利用而制造的瓷質磚

原材料配方中添加的陶瓷固廢物占50%以上

真正實現了固廢循環利用

其次，產品的容重控制于1.75-1.95(g/cm³)

比石材、傳統瓷板等容重低

通過降低容重、增加厚度

保持較高抗彎強度(平均值不小于28MPa)

了提高幕墻板材的韌性和抗震安全性能

擴大產品的適用范圍

特別在高層超高層建筑中的使用

2019年3月4日，住建部發布公告

批準《建筑用輕質高強陶瓷板》行業標準公告

編號為JG/T567-2019，自2019年9月1日起實施

此舉意味著接下來

輕質高強陶瓷板大發展的條件已經成熟



▲ 古寶斯輕質高強陶瓷板的性能參數

K

2015年7月7日

中建幕墻強勢中標了

超高層西南證券總部大樓陶瓷板幕墻工程

整棟大樓的建筑高度約200米

陶瓷板幕墻用量約3.52萬㎡

建筑風貌為古典主義風格

在眾多的以玻璃幕墻為主的江北城建筑中

突顯了獨樹一幟的建筑特征

增強了區域建筑群的厚重感和層次感

且減少了光污染

豐富江北城區域的城市空間形態

可以說，這個項目是

目前國內背栓陶瓷板工程應用的最高高度

L

2016年住建部發布了

最新《建筑幕墻用瓷板》征求意見稿

中建幕墻主動向西南證券總部大樓業主

提供了專業化有價值的幕墻咨詢服務

經業主綜合考慮

由于塔樓干掛工序十分復雜

決定將施工成本高昂的石材幕墻調整為

在厚度、強度、重量、吸水率等物理性能上

都具有極大優勢的輕質高強陶瓷板幕墻

從而保證項目朝低碳環保、綠色建筑方向發展



▲ 西南證券總部大樓項目現場安裝實景圖

M

西南證券總部大樓項目采用背栓式安裝工藝

通過在瓷板的背面按設計分隔尺寸鉆出錐形孔

把背栓植入孔中，擰入螺桿

使底部徹底擴張，與錐形孔相吻合

再把掛鉤件固定在瓷板上

最后將板塊安裝在基層龍骨上

這樣可以讓石材擁有很好承受力

由此避免了傳統開槽掛受力不均導致石材斷裂的風險

N

輕質高強陶瓷板本身重量較輕

強度高，脆性小

在運輸、加工、安裝過程中極易出現崩邊，損耗率高

為有效控制工程質量

中建幕墻在運輸過程采用軟包圍整體裝箱

安裝時與剛性材料接觸面

全部采用軟性材料(如膠皮、橡膠)隔開

待安裝完成后抽出

從而確保了該項目成為陶瓷板幕墻的施工樣板

O

事實上，除了西南證券總部大樓項目

古寶斯科技的輕質高強陶瓷板幕墻

還創造了一個超嚴寒項目應用之最

韓國首爾三星物業綜合樓項目

建設地點在韓國首爾三星總部

屬于嚴寒地區，經歷凍融、零下30℃低溫的考驗

應用面積10000㎡，幕墻高度60米

產品為灰色板材，規格為600×1200×20mm



▲ 韓國首爾三星物業綜合樓項目現場實景圖

P

古寶斯科技的輕質高強陶瓷板幕墻

另一個重要的應用場景是軌道交通類工程項目

比如，廣佛地鐵二期

鶴洞站、沙涌站、石溪站、燕崗站、南洲站、瀝滘站

都是使用輕質高強陶瓷板地鐵專用純色板

規格為530×1590×18mm

工程面積2萬㎡，施工技術采用背栓干掛



廣佛地鐵二期項目(鶴洞站)

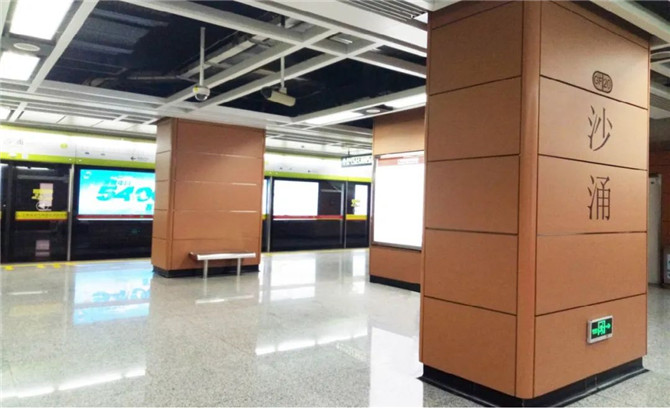

廣佛地鐵二期項目(沙涌站)



廣佛地鐵二期項目(石溪站)



廣佛地鐵二期項目(燕崗站)

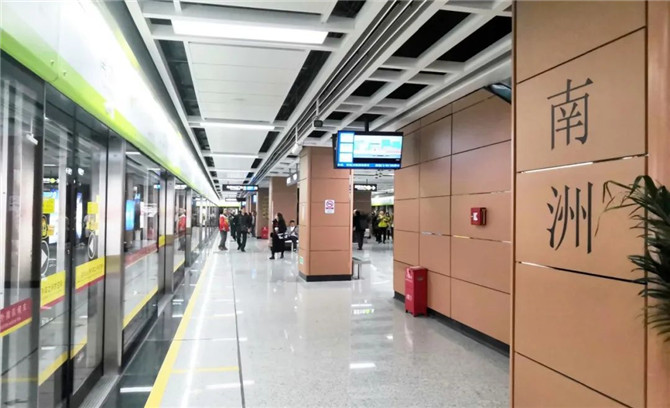

廣佛地鐵二期項目(南洲站)

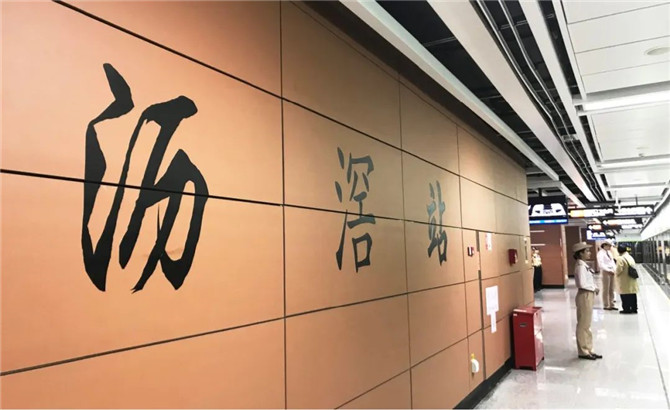

廣佛地鐵二期項目(瀝滘站)

Q

古寶斯科技新一代輕質高強陶瓷板規格豐富

包括600 × 900 mm、 600×1200 mm

600×1500 mm、650×1600 mm

800×1200 mm530×1590 mm等規格

而在飾面效果上，

既有仿砂巖、花崗巖、大理石系列

也有常規的純色板系列和定制系列

可滿足各種工程的定制需求

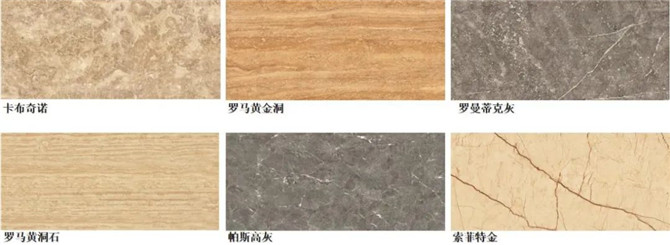

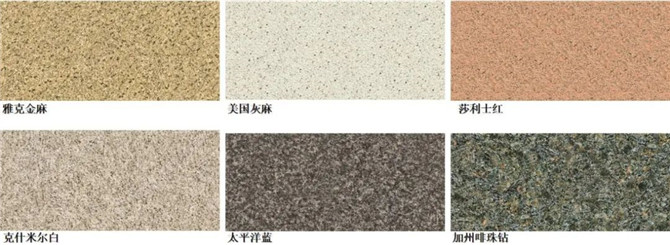

古寶斯產品系列—仿天然石材(花崗巖系列)

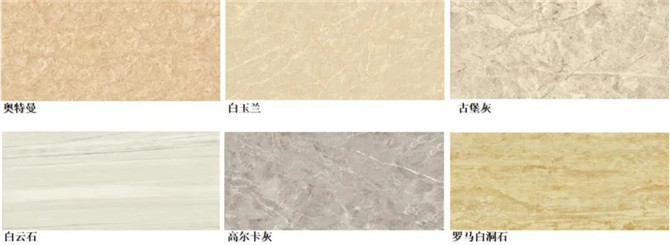

古寶斯產品系列—仿天然石材(大理石系列)

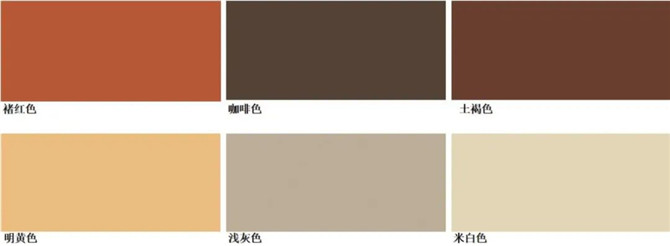

古寶斯產品系列—純色板(常規系列)

R

總體而言，輕質高強陶瓷板

可替代部分石材、陶土板和瓷板幕墻板材

當然，除了用來做建筑幕墻用板材

它還廣泛適用于建筑室內外墻面、地面裝飾裝修等

而且，重要的是其產品結構也在延伸

比如輕質高強陶瓷板主要做高層、超高層項目

而普通輕質板可以做裙樓項目

厚磚則可做戶外磚，包括廣場和園林磚等

S

2019年，古寶斯科技輕質高強陶瓷板迎來高光時刻

5月25日，上海市建筑學會幕墻委員會

在古寶斯科技召開輕質高強陶瓷板學術交流會

當天下午，專家們還前往位于肇慶市金利鎮

古寶斯科技生產研發基地參觀了高新技術研發中心

并詳細了解輕質高強陶瓷板的研發生產過程



▲ 2019年5月25日，上海市建筑學會幕墻委員會在古寶斯科技召開輕質高強陶瓷板學術交流會

6月13日，古寶斯科技技術團隊

在中國建筑設計研究院舉辦首場

輕質高強陶瓷板幕墻工程技術研討會



11月23日，深圳市建筑門窗幕墻學會

深圳市土木建筑學會門窗幕墻專業委員會專家團

到古寶斯科技總部展廳及生產基地參觀交流

古寶斯科技董事總經理孫世權在會上

就輕質高強陶瓷板產品在幕墻領域的應用進行講解

他表示，古寶斯科技目前正在進行第四代產品的升級

預計大家很快就能看到

在規格、表面效果更優越的新品



2019年11月23日，古寶斯科技董事總經理孫世權在會上就輕質高強陶瓷板產品在幕墻領域的應用進行講解



專家團參觀古寶斯科技總部展廳



專家團參觀古寶斯科技生產基地



合影

T

三次高規格的交流和探討之后

專家們對古寶斯科技輕質高強陶瓷板

十分認可并予以高度評價

認為這是一種新型陶瓷產品

經過抗震臺、耐撞擊、

幕墻(抗風、水密和氣密)、凍融等測試

完全可替代石材、陶板和現有的建筑幕墻用瓷板

適用于建筑室內外墻面、地面裝飾裝修

和建筑幕墻用瓷板

專家們同時表示

對輕質高強陶瓷板未來的發展抱以很高的期待

同時要積極倡導身邊的設計師們

對這一革命性的新材料進行積極推廣應用



▲ 古寶斯產品系列介紹

U

最后，發布一個好消息!

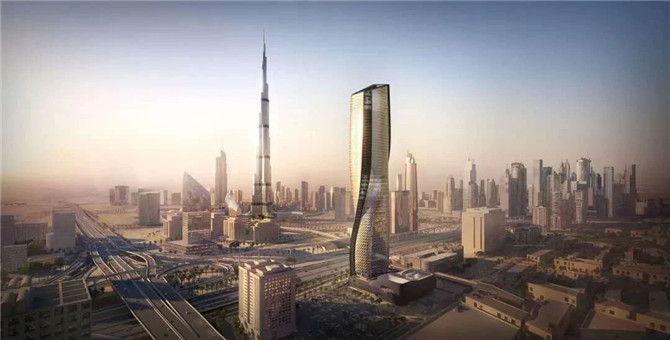

據媒體報道，荷蘭UNStudio建筑事務所

最近公布了迪拜Wasl塔的模型圖

該塔2016年開始動工，預計2021年8月竣工

這棟302米高的摩天塔樓全部采用陶瓷幕墻

刷新了全球已建成的最高陶瓷幕墻大樓

即重慶西南證券總部大樓(200米)的新紀錄

而這，重要的事情說三遍

后者就是由古寶斯科技創造的

輕質高強陶瓷板干掛工程應用巔峰高度!
